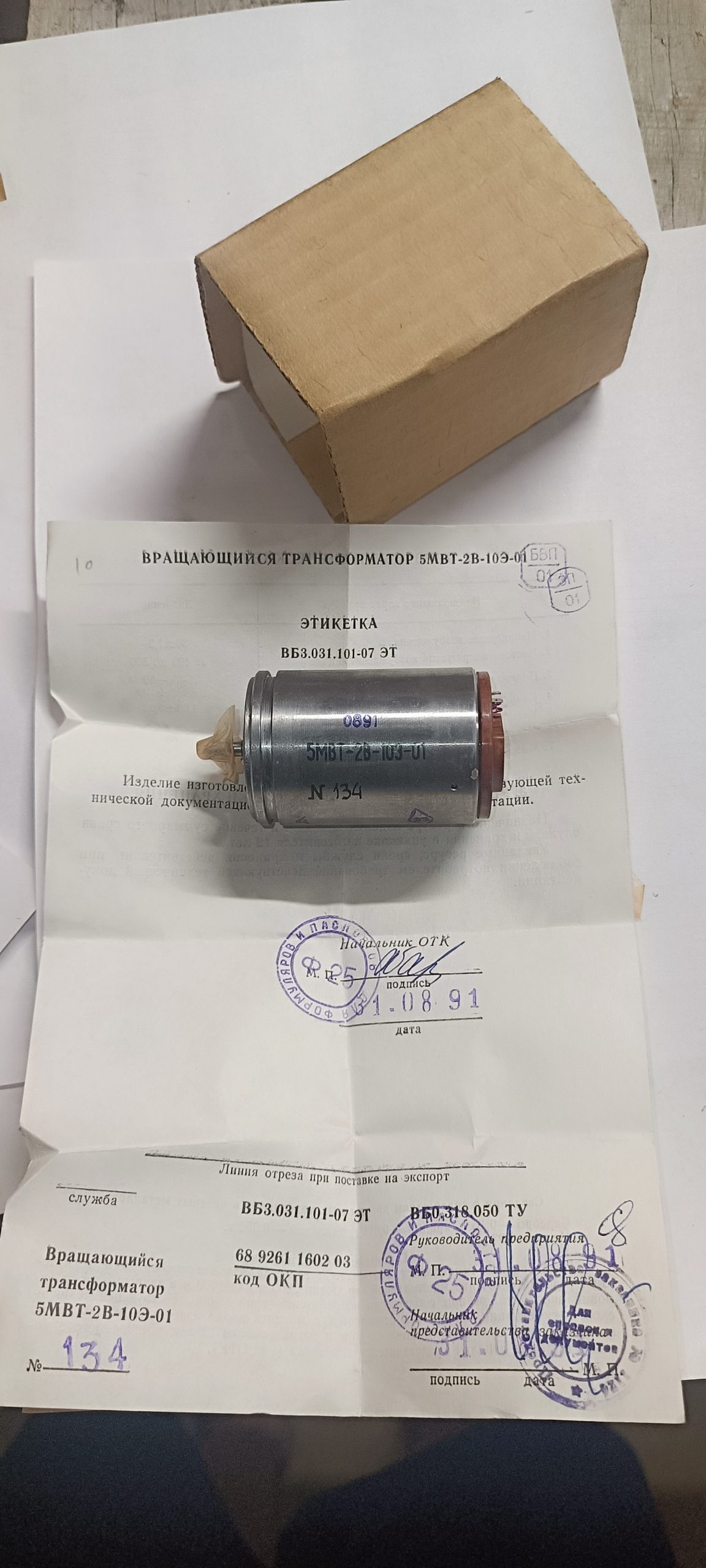

Трансформатор 5МВТ-2В-10Э вращающийся представляет собой индукционную машину с неявно выраженными полюсами.

Трансформатор вращающийся 5МВТ-2В-10Э предназначен для использования в зависимости от способа подключения обмоток, в качестве синусно-косинусного или линейного.

На статоре и роторе размещены по две обмотки, оси которых сдвинуты на 90 электрических градусов. Возбуждение изделия вращающийся трансформатор 5МВТ-2В-10Э производится переменным синусоидальным током.

Технические характеристики приборов трансформаторы 5МВТ-2В-10Э вращающиеся:

Температура окружающей среды от -60°С до +100°С;

Относительная влажность воздуха до 98% при 40°С;

Ударные нагрузки 5МВТ-2В-10Э — 750м/с²;

Вибрационные нагрузки с частотой до 1000Гц и ускорением 750м/с²;

Номинальное напряжение возбуждения — 30В±1,5В;

Полное входное сопротивление холостого хода — 500 Ом+100 Ом, 500 Ом-50 Ом;

Диапазон рабочих частот напряжения возбуждения — 400Гц-500Гц;

Коэффициент трансформации 5МВТ-2В-10Э — 1,00±0,02;

Частота вращения вала — 60об/мин.;

Погрешность отображения линейной зависимости — ±0,2%;

Габаритные размеры:

— длина — 72мм;

— диаметр — 35мм;

Масса 5МВТ-2В-10Э — не более 0,35кг;

Минимальная наработка — 2000ч.
