Еще до 1991 года, шаговый искатель марки РШИ-25/8 механической версии производил завод под названием ОАО «Красная заря». В 1991 году этот завод приостановил свою деятельность, и поэтому сегодня на рынке электрооборудования можно найти исключительно приборы с хранения 1970-1990 годов выпуска.

Шаговый реверсивный искатель РШИ 25/8 (паспорт РС3.250.072Д)

Надежное электромеханическое устройство для точной коммутации слаботочных электрических цепей — оптимальный выбор для токарно‑карусельных и других промышленных станков.

Назначение

Искатель предназначен для:

• коммутации электромагнитных муфт согласно заданной таблице коммутации;
• управления промежуточными реле на станках, где требуется чёткая последовательность запуска цепей управления;
• работы в системах автоматизации с шаговым переключением режимов.

Особенности конструкции

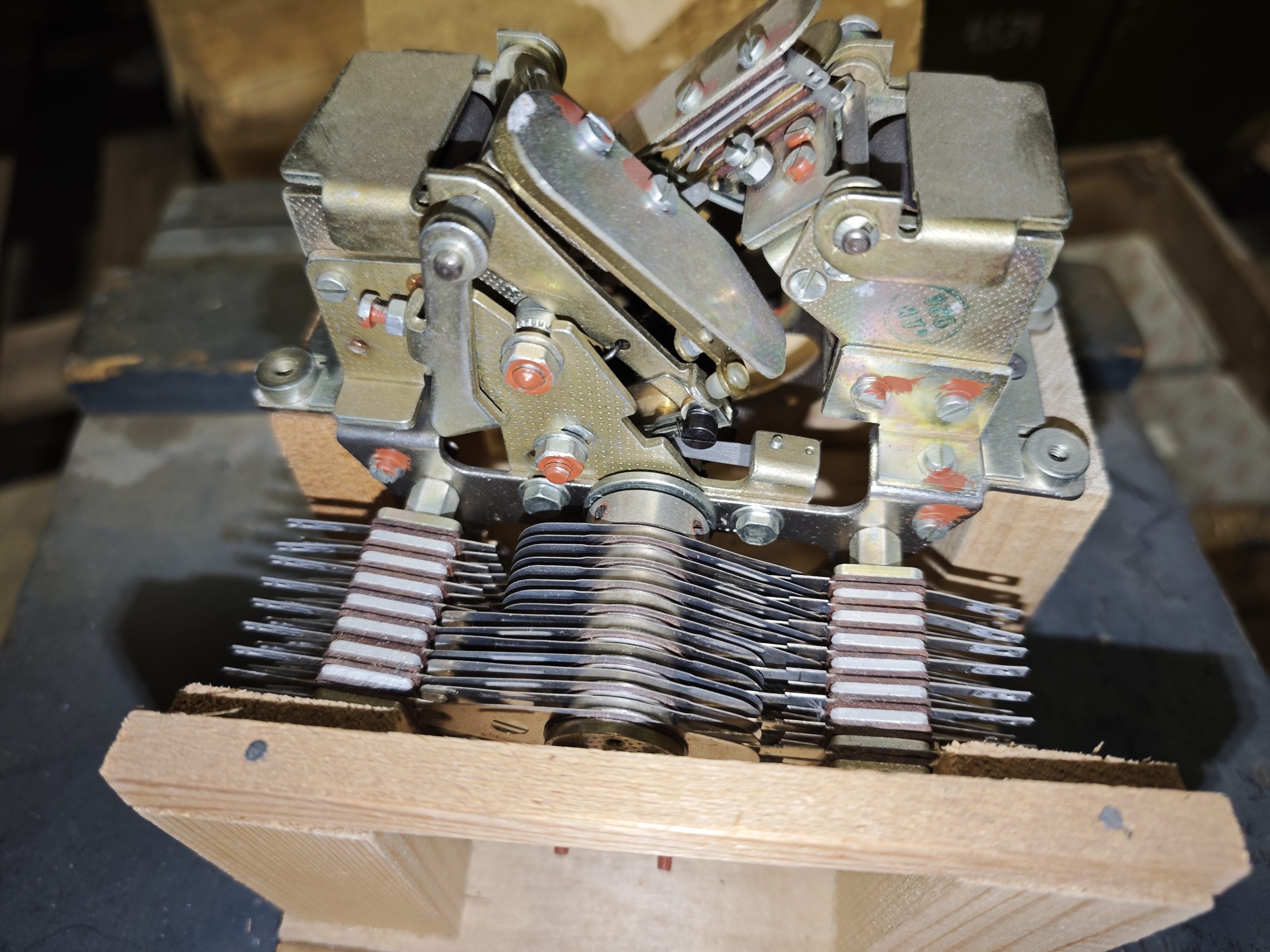

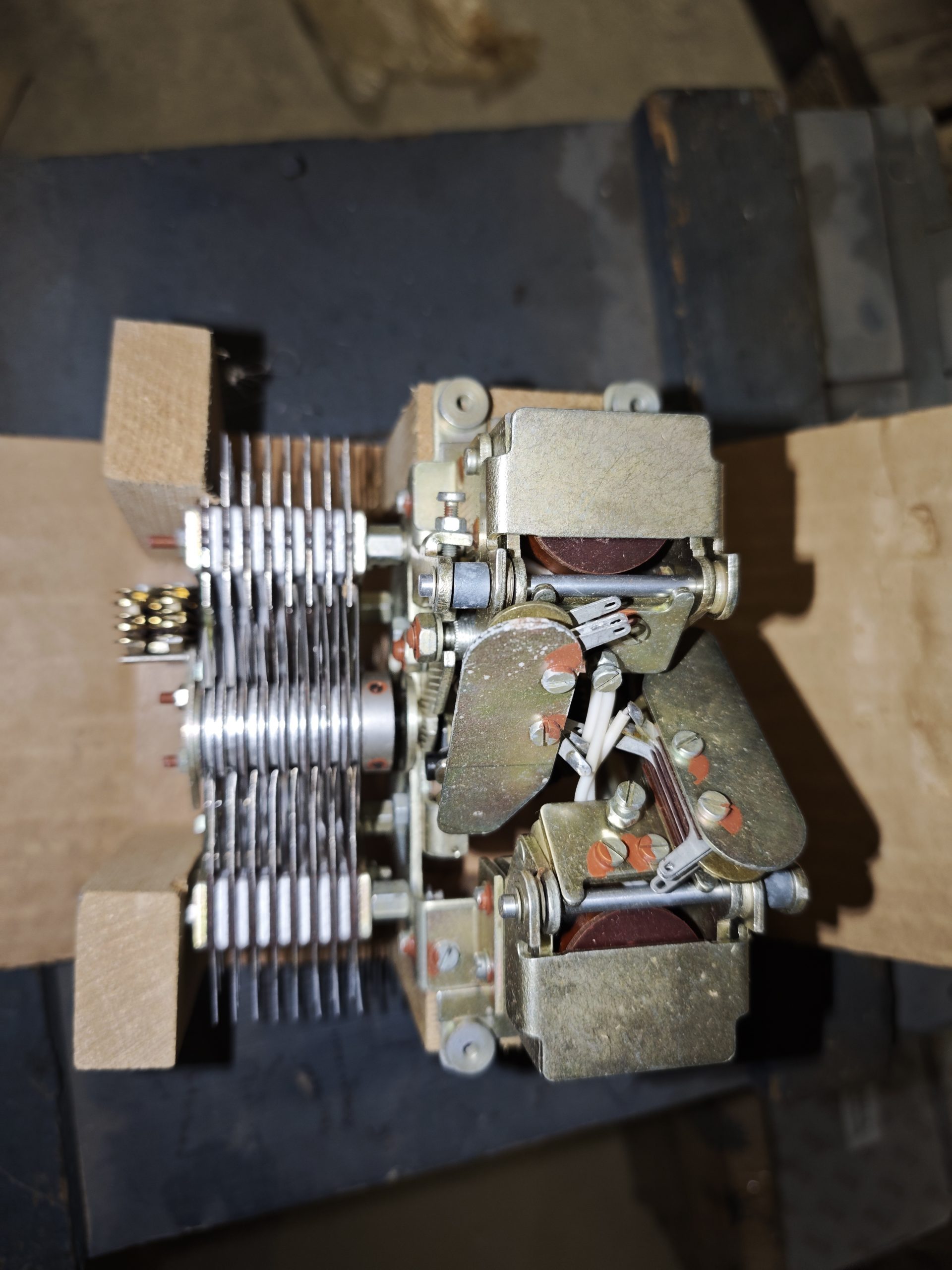

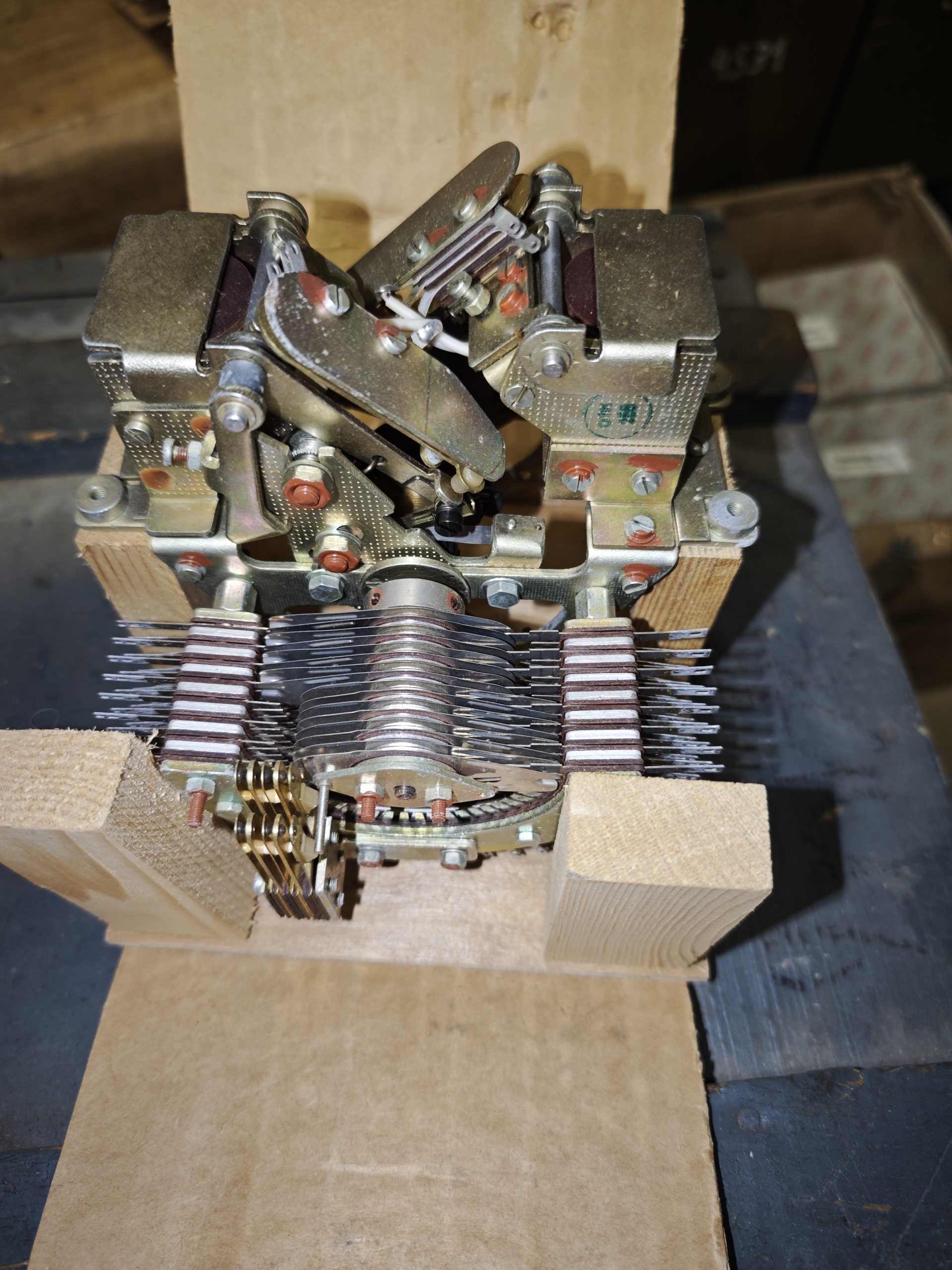

Устройство представляет собой многопозиционный электромагнитный механизм с реверсивным приводом. Основные компоненты:

• статор с контактным полем: 8 рядов по 25 ламелей и одной токоподводящей щёткой в каждом ряду;
• ротор с двухлучевыми щётками (всего 8 щёток), охватывающими ламели с двух сторон;

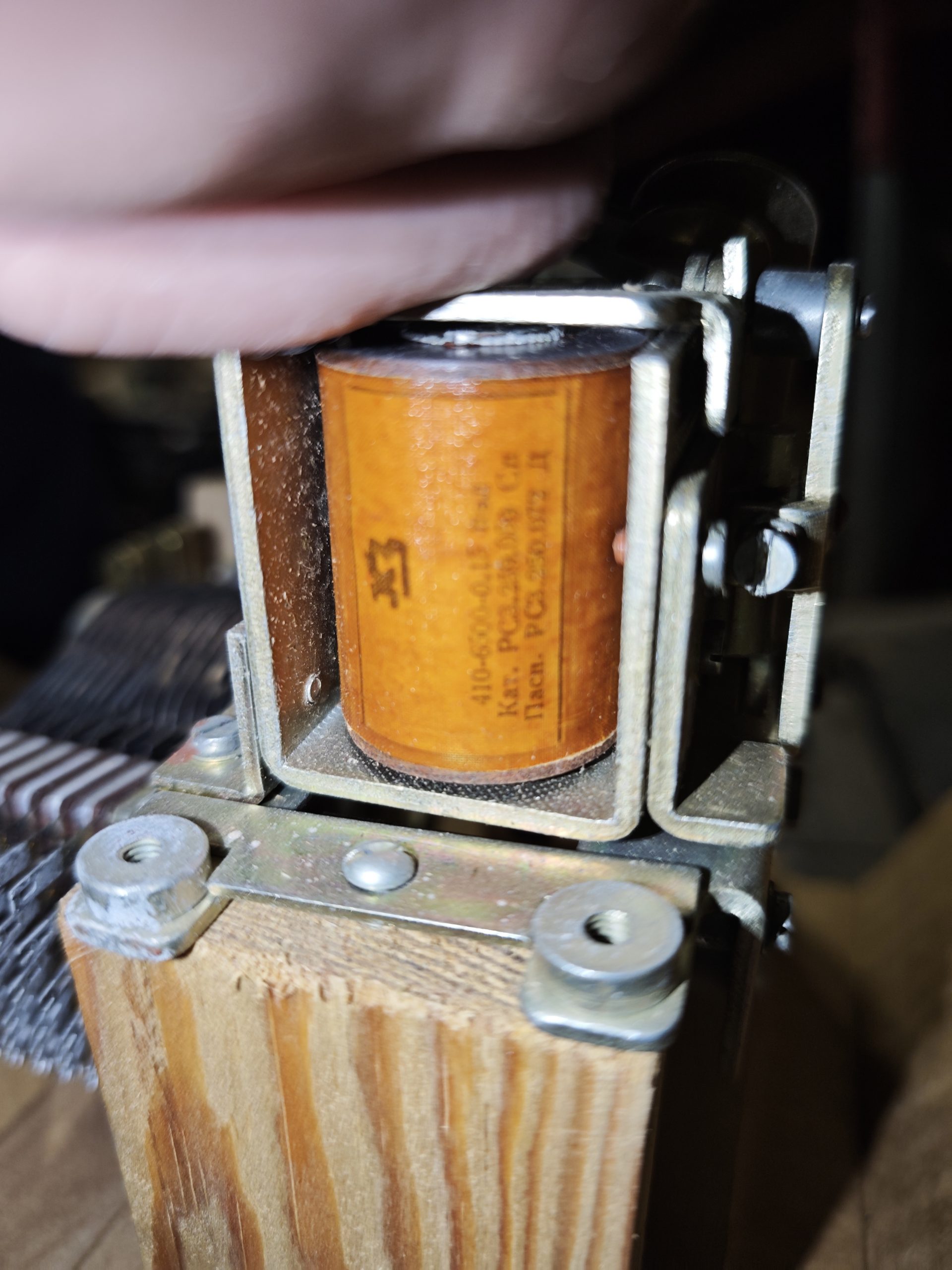

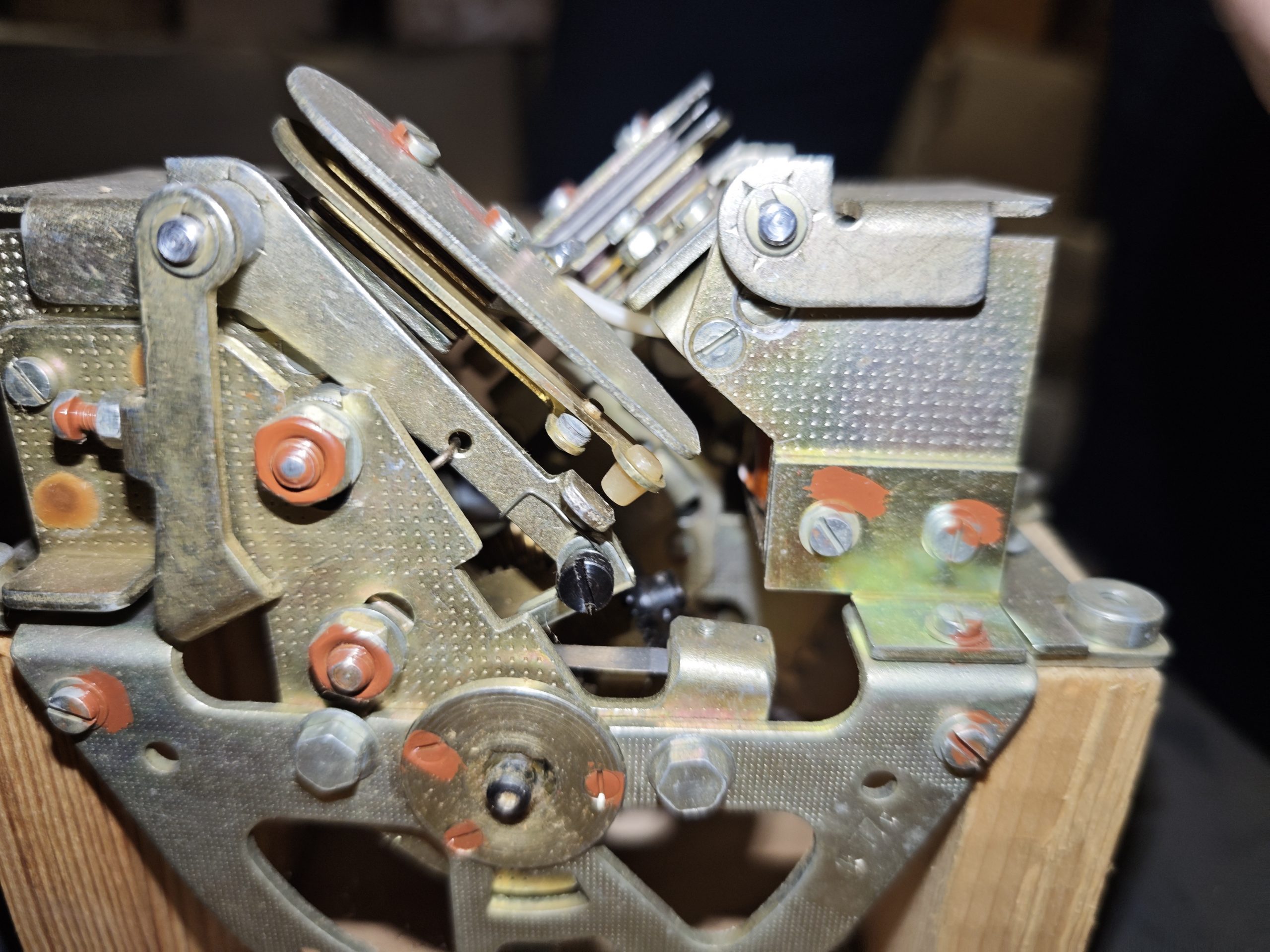

• движущий механизм: два электромагнита обратного действия и дифференциал, обеспечивающие реверсивное вращение ротора.

Прибор поставляется смонтированным на рамке с разъёмами, с припаянными проводами к разъёмам и диодному мосту — это позволяет сразу установить его на станок и начать эксплуатацию.

Расшифровка маркировки

• РШИ — реверсивный шаговый искатель;
• 25 (в числителе) — количество рабочих выводов;
• 8 (в знаменателе) — количество электрических цепей, одновременно переключаемых щётками ротора.
