Еще до 1991 года, шаговый искатель марки РШИ-25/8 механической версии производил завод под названием ОАО «Красная заря». В 1991 году этот завод приостановил свою деятельность, и поэтому сегодня на рынке электрооборудования можно найти исключительно приборы с хранения 1970-1990 годов выпуска.

Шаговый реверсивный искатель РШИ 25/8 (паспорт РС3.250.073Д)

Промышленный электромеханический компонент для точной коммутации электрических цепей — надёжное решение для автоматизации станков и технологических линий с пошаговым управлением.

Назначение

Искатель предназначен для:

• управления промежуточными реле в системах автоматизации;
• коммутации электромагнитных муфт согласно заданной таблице коммутации;
• реализации пошагового переключения режимов работы оборудования;
• построения систем управления с реверсивным вращением и чёткой последовательностью включения нагрузок.

Расшифровка маркировки

• РШИ — реверсивный шаговый искатель;
• 25 (в числителе) — количество рабочих выводов;
• 8 (в знаменателе) — количество электрических цепей, одновременно переключаемых щётками ротора.

Конструкция и принцип работы

Устройство представляет собой многопозиционный электромагнитный механизм с реверсивным приводом. Основные элементы:

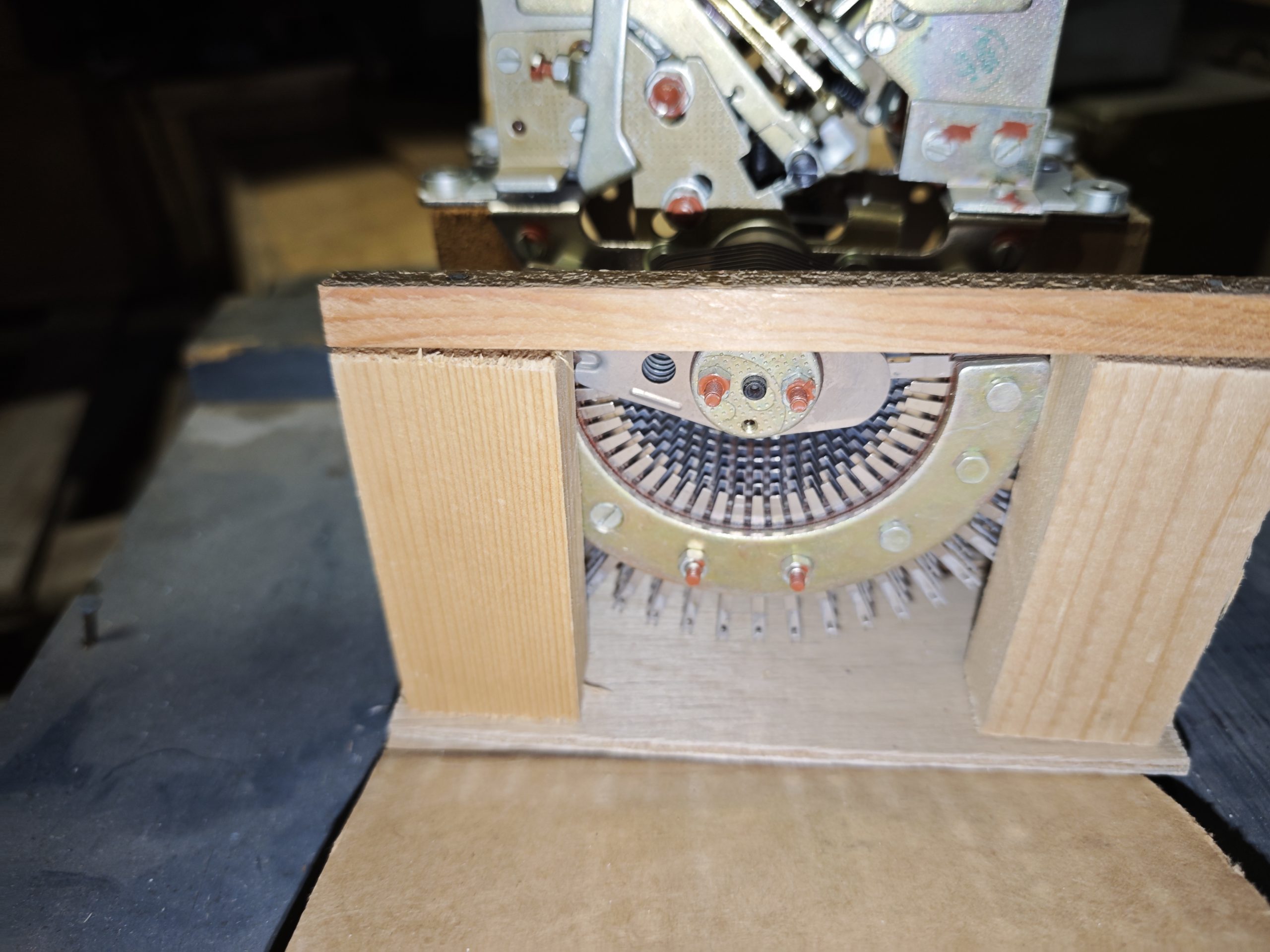

• статор с контактным полем (8 рядов по 27 ламелей, из которых 25 рабочих и одна токоподводящая щётка в каждом ряду);
• ротор с двухлучевыми щётками (всего 8 щёток), охватывающими ламели с двух сторон;

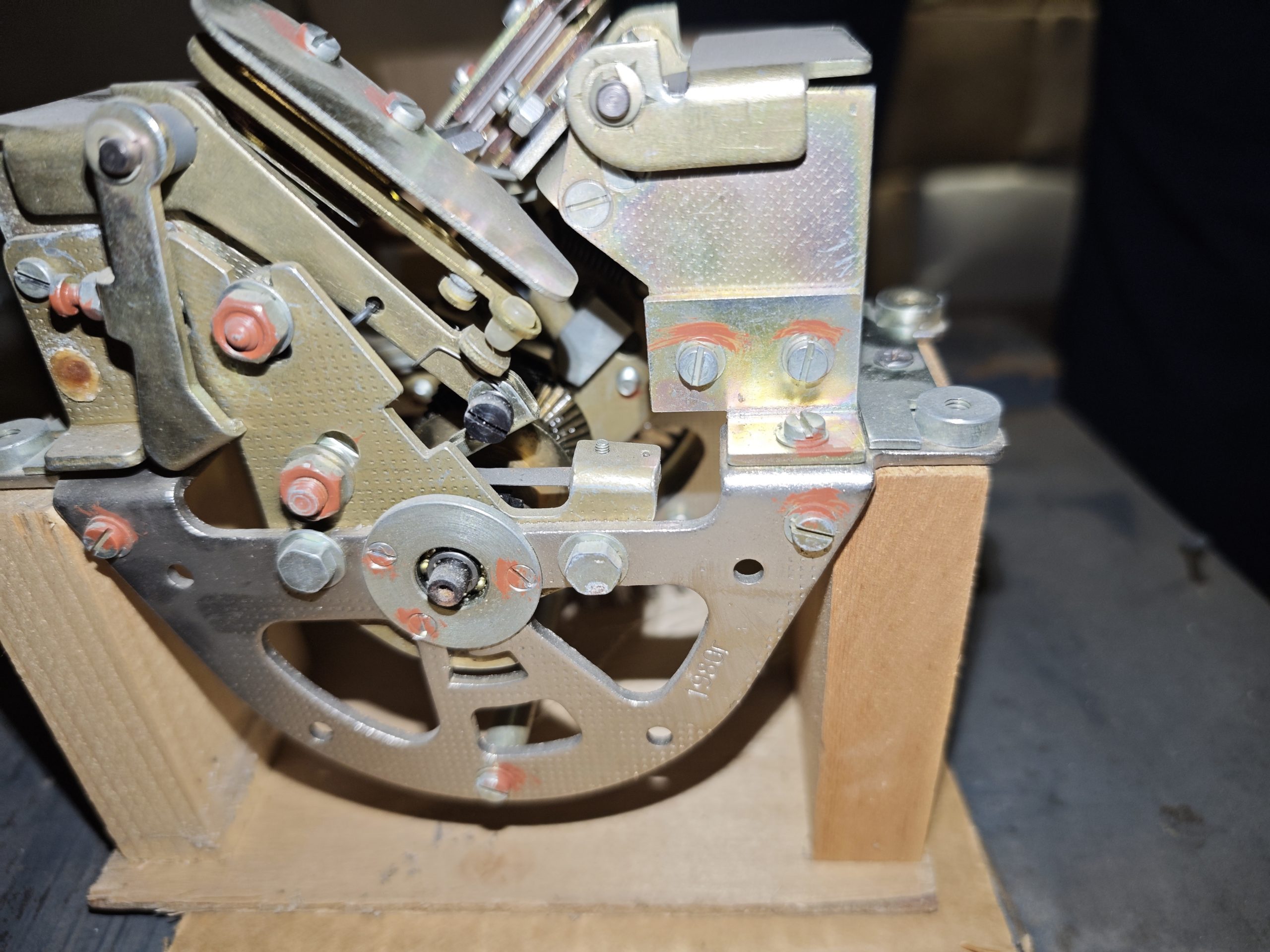

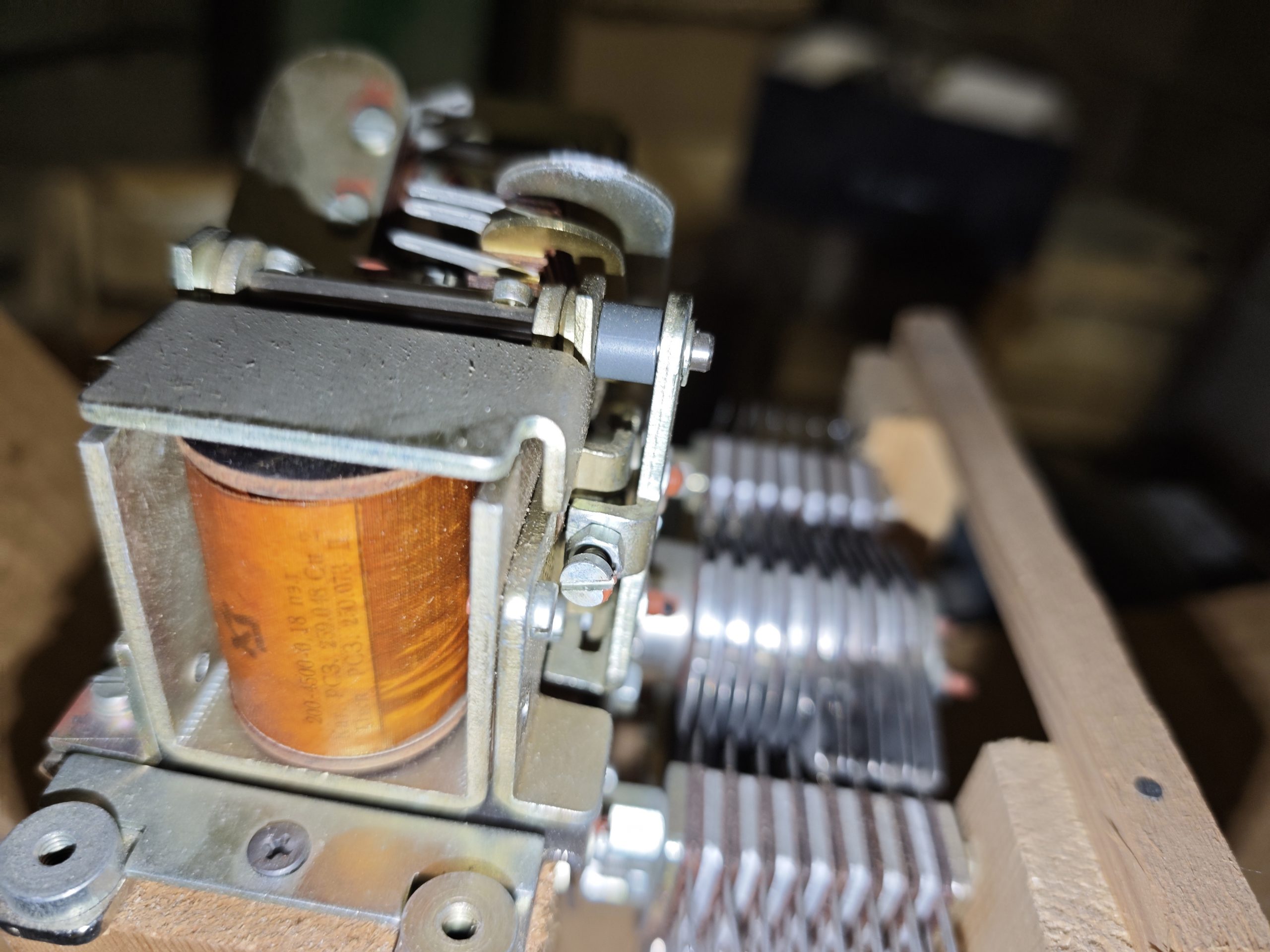

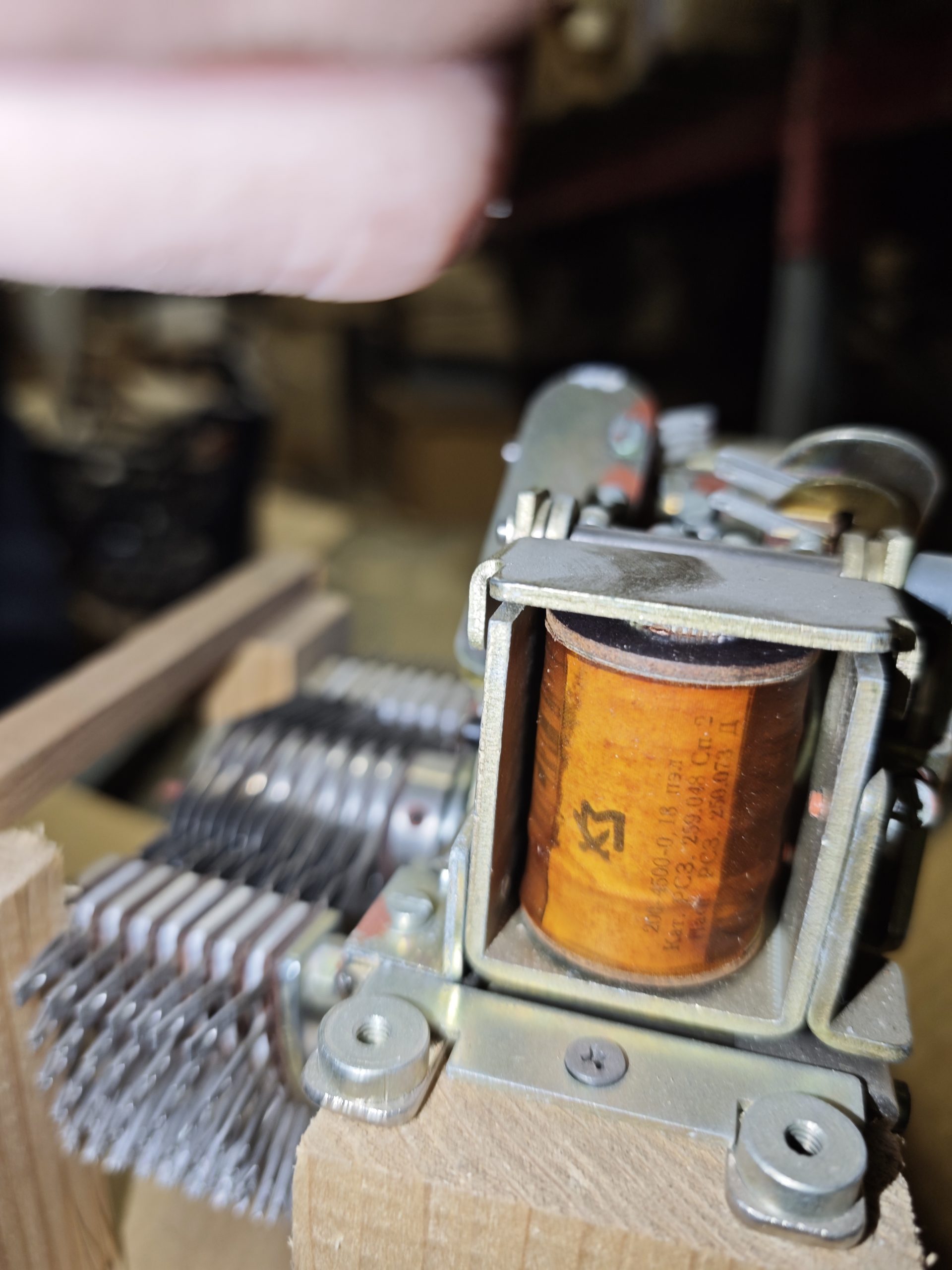

• движущий механизм на базе двух электромагнитов обратного действия и дифференциала, обеспечивающих вращение ротора в обоих направлениях;
• рамка с разъёмами — искатель поставляется в готовом к монтажу виде, с припаянными проводами к разъёмам и диодному мосту.

Принцип работы основан на пошаговом перемещении ротора под действием импульсов тока в обмотках электромагнитов. Каждый импульс вызывает поворот ротора на один шаг, что обеспечивает точное замыкание нужной пары контактов.

Основные технические характеристики

• рабочее напряжение источника постоянного тока: 90 В;
• коммутируемое напряжение (активная нагрузка): от 10 до 64 В;
• сила тока: от 0,01 до 0,1 А;
• продолжительность импульсов тока в обмотках электромагнитов: не менее 50 мс;
• паузы между импульсами: не менее 20 мс;
• скорость вращения ротора при «самоходном» движении: не менее 15 шаг/с;
• контактное сопротивление цепи (ламель статора — щётка ротора — токоподводящая щётка): не более 3 Ом;
• сопротивление изоляции незамонтированного искателя: не менее 200 Мом;
• испытательное напряжение изоляции (переменный ток, 50 Гц, 1 мин): 400 В при мощности источника 0,25 кВА.
